产品名称： |

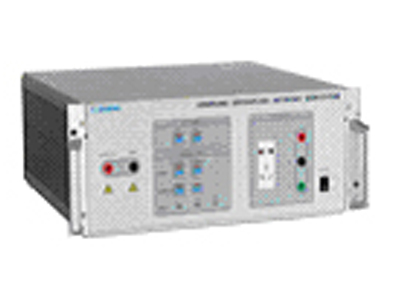

单相/三相耦合去耦网络 |
| |
编 号： |
000001 |
| |
规 格： |
详见参数表 |
| |
品 牌： |
上海 |
|
| 本站图片部分来至网络，所以仅供参考，以实物为准 |
|
|
__________________________________________________________________________________________________________________
产品详细说明 |
|
产品特点:
CDN-5110G和CDN-5320G雷击浪涌耦合/去耦网络是针对综合波在电源线上做抗扰度试验的特点和要求而设计的配套设备。其中CDN-5110G是单相网络，CDN-5320G是三相网络。这两个网络都可以用来与SKS-0506配合。两个网络的性能都符合IEC61000-4-5和GB/T17626.5标准的要求，具有性能稳定、使用方便的特点。
技术参数：
|
设备型号 |
CDN-5110G |
CDN-5320G |
|
最大输入电压 |
6KV |
|
最大输入电流 |
3KA |
|
最大输入电流 |
3KA |
|
耦合方式 |
共模、差模 |
|
被试品电源容量 |
单相 AC220V，10A |
三相 AC380V，20A |
|
未加浪涌线上的残余电压 |
不超过耦合电压的15% |
|
电源入口残余电压 |
不超过耦合电压的15% |
|
本机电源 |
AC220V，50/60Hz |
|
使用环境 |
环境温度: 15 - 35℃
相对湿度: 25 - 75%
大气压力: 86kPa - 106kPa |
|
外形尺寸 |
(W)450*(D)440*(H)180mm |
(W)450*(D)440*(H)310mm |
|
重量 |
约25kg |
约43kg |
·附件：
|
1、三芯EUT电源电缆 (型号:05-001) |
|
2、四芯EUT电源电缆 (型号:05-002) |
|
3、10A测试输出线(1套) (型号:05-003) |
|
4、20A测试输出线(1套) (型号:05-004) | |
|
