美国伊诺斯（Innov-X）有害元素分析仪 |
|
|
|
|
|
美国伊诺斯公司为目前世界上最专业的采用X荧光检技术来对各种金属元素进行检测的仪器生产厂家，欧美地区市场占有率达70%以上，其中手提式伊诺斯有害元素分析仪是针对ROHS法令而专门开发，其检测限度完全能够满足ROHS法令的要求。其中欧美众多知名大厂，如：HP、DELL、微软、INTEL等均使用手提式伊诺斯有害元素分析仪来对有害金属的管控。 |
|
|
|
|
|
|

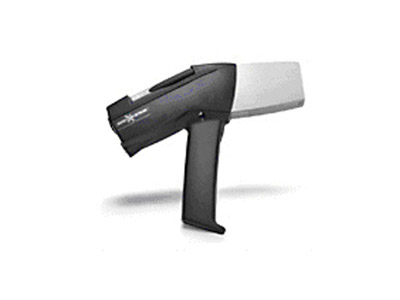

手提式伊诺斯有害元素分析仪 |
|
|
-Innov-X有害元素分析仪的输出数据为Excel文件，可直接在电脑中进行编辑，并应用于数据库。
-128M CF卡可于仪器内自动存储10000组数据，当数据满后整理CF卡中数据到PC上，能避免过往数据的丢失，做到有据可查。
在检测方面具有：
-快速，直观：通常使用120秒的检测时间就可达到ROHS法令的要求；
-无损不破坏：由于采用X荧光能量色散原理，不需要取样及破坏待测样品；
-使用成本低:其价格仅为台式检测仪的50%，并且不需要专门使用专业检测人员，普通QA员工经过1天左右培训后就能熟练操作该仪器。 |
|
|
|
|
|
相关元素的检测限度对应于伊诺斯有害元素分析仪的检测能力 |
|
|
异型的最低检测能力 |
|
Cd |
20ppm |
|
Pb，Hg |
6ppm |
|
Br |
5ppm |
|
Cr |
20ppm |
|
Sb |
45ppm |
|
|
|
|
|
|
欧盟 ROHS & WEEE 指令与相关检测方法 |
|
|
欧盟ROHS&WEEE法令： 指示限制的物质：铅元素(Pb)、镉元素(Cd)、六价铬元素(Cr)、贡元素(Hg)、PBB、PBDE
ROHS法令中有害物质的分析方法：EICTA Position on Enforcement and Measurement of Substances in the ROHS Directive（2002/95/EC）。
依照IEC指示ROHS分析方法：第一步为使用X荧光扫描，第二步为使用ICP或AAS精确测量，第三步为有选择的使用GC/MS 或 UV/VIS区分PBB，PBDE及六价铬元素(Cr) |
|
|
被限制的物质 |
原材料 |
快速扫描的方法 |
实验室精确确认方法 |
参考 |
|
镉元素(Cd)
铅元素(Pb) |
塑料
橡胶
油漆
墨水 |
X荧光分析仪 |
原子吸收（AAS）
ICP-OES |
镉元素(Cd)样本的前处理依据为EN1122：2001 ;Analytical method Cd:ISO 3856-4:1984;ISO 11885:1995;铅元素(Pb)样本的前处理依据为EN 13346：2000 或EPA3052：1996；EPA30508 Rew. 2：1996或EN13346：2000；BS；EN 1122：2001(方法；Pb和Cd的分析方法；ISO11885：1996；EN ISO 5961：1995 |
|
铅元素(Pb)
及铅合金 |
金属 |
X荧光分析仪 |
ICP-OES |
|
|
贡元素(Hg) |
塑料
橡胶
油漆
墨水 |
X荧光分析仪 |
原子吸收（AAS）
ICP-OES |
贡元素(Cd)样本的前处理依据为EN 13346；EPA 3052；1996；分析方法EN 12336 |
|
贡元素(Hg) |
金属 |
X荧光分析仪 |
原子吸收（AAS）
ICP-OES |
|
|
六价铬元素(Cr) |
金属 |
X荧光分析仪 |
UV/VIS (紫外线)
ICP-OES |
ISO 3613：2000；Dip test:ZVO-0102-QUA-02 UV/Vis 方法：ZVO-0101-UV-05 |
|
PBB
PBDE |
塑料 |
X荧光分析仪只检测溴元素(Br) |
鉴定及量化使用
GC/MS 气相质谱仪 |
目前国际范围内测量方法不明确PBB及PBDE中都包含溴元素(Br)。测量溴元素(Br)时，若溴元素(Br)在ROHS法令规格1000PPM以内，则PBB和PBDE两物质即符合规格 |
|
|
|
|
|
|
|
|
|
INNOV-X 便携式合金分析仪型号：XRF 6500 |
|
品牌 |
INNOV-X |
|
产地 |
美国原装制造 |
|
X光管 |
W靶，10-40KV，10-50uA，5个过滤镜 |
|
分辨率 |
Si PiN 检测器，<230eV FWHM 5.95KeV |
|
高温探头 |
耐高温，最高工作温度426℃ |
|
重量 |
<1.6Kg |
|
尺寸：（高x宽x深） |
20x22x10 |
|
标准元素（20个） |
Cl,Ti,Ba,Cr,Fe,Ni,Cu,Zn,Hg,As,Au,Br,Pb,Bi,LE,Ag,Cd,Sn,Sb,Se |
|
检测限度 |
Cr，Cd20PPM
Hg，Pb6PPM
Sb45PPM
Br5PPM |
|
工作模式：合金分析模式
塑胶分析模式 |
显示合金材质中有害元素的含量
显示塑胶材质中有害元素的含量 |
|
数据库 |
ASNI国际标准库，含255个牌号，另可由用户自定义3 X 100个牌号
可由用户自定义特殊材质曲线，变于检测非常规材质 |
|
数据存储及输出 |
自动存储20000组数据，输出数据为EXCEL文档，USB数据接口 |
|
电池及充电器 |
锂电池2根，单根电池8小时常规操作，4小时持续操作，2小时完成充电 |
|
电脑及软件 |
HP POCKET PC；WINODWS CE
显示器为彩色带背光 |
|
应用软件 |
Innov-X Systems |
|
品牌 |
INNOV-X |
ALPHA系列伊诺斯ROHS分析仪供货规格及参数
|
|
制造厂家：INNOVATIVE X-RAY TECHNOLOGIES（USA） |
|
硬件： |
|
1. 美国Innov-x公司手提式X荧光有害金属成分分析仪主机
2. Li 18S 锂电池一套（两只）及充电器：27W-hr，单只电池：8小时常规操作，4小时持续操作
3. HPiPAQ POCKET PC掌上电脑：重475克，配有标准套架，可直接连接打印机及个人电脑；带充电器
4. USB、COM通讯电缆，直接连接桌面个人电脑，仪器中测量结果输出为EXCEL文档,便于数据库的建立及打印
5. 316标准件：便于能谱线的标准化
6. 128M储存卡：可储存20000组测量数据
7. IP66防水运输箱 |
|
软件： |
|
1. 操作系统：WINDOWS CE
2. 应用软件：Innov-X
3. 标配模式：塑胶模式, 合金分析模式
4. 选配模式：工业涂层模式，过滤分析模式，除尘模式，土壤模式，实验室化验模式，矿产品模式, 合金分析模式 |
|
技术规格： |
|
1. 激励源：充电电池激发X光，10-40KV，10-50uA，5个过滤镜
2. 探测器：分辨率<230eVFWHM,5.95KeV
3. 标准元素：Pb,Cr,Hg,Br,Cd,Sb,Cl,P,Ti,Mn,Fe,Ni,Cu,Zn,Bi,Sn,Ag
4. 合金家族：铁基，镍基，钴基，钛基，铜基，铝基，高温合金
5. 外型重量：手提式，锥型探嘴，总长22CM，<1.6KG |
|
