概要

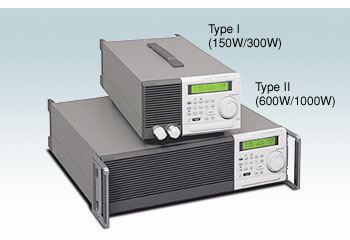

PLZ-3WH系列是具有恒流／恒阻／恒压／恒功率等4个动作模式的电子负载装置。在工作电压为500V、容量变动范围为150W〜1000W的情况下，共有4种型号。内置高性能电流控制电路，实现高稳定动作和高速动作（最高50µS），同时通过CPU控制来提高操作性，实现多功能化，可在接近实际负载的设定下，仿真诸如打印机和电动机等输出电流过渡变动大的电源部的负载试验。
特长
- 对电池的放电试验效果显著的恒功率模式
- 可进行复杂的电流仿真的时序功能
- 最高50µs的高速动作
- 上升／下降时间可变功能（50µs／100µs／200µs／500µs）
（在额定电流值2％〜100％的范围内有效）
- 设置功能和备份存储器
- 3个存储功能和切换功能
- 抑制输出电压失真的软启动功能
- 可瞬时设定最大电流值的简便功能
- 正确补正设定值的遥控感测
- 便于波形监控的触发器信号输出
- 可增加电流容量和功率容量的并联运行
阵容
| 型号 |
规格 |
| PLZ153WH |
输入电压 500V、7.5A、150W、可进行复杂的电流仿真的时序功能
|
| PLZ303WH |
输入电压 500V、15A、300W、可进行复杂的电流仿真的时序功能
|
| PLZ603WH |
输入电压 500V、30A、600W、可进行复杂的电流仿真的时序功能
|
| PLZ1003WH |
输入电压 500V、50A、1000W、可进行复杂的电流仿真的时序功能
|
选购件 (关联产品)
RC02-PLZ
[PLZ-3W/3WH系列用选购件] PLZ-3W/3WH用遥控器 |
|
RC11
[PAX, PBX, PCR-3W/3WH用选购件] 数字键盘、PLZ-3W/3WH用 |
|
MC11S
[PAX, PBX, PCR-3W/3WH用选购件] MCB 接口板、对应机种：PAX, PBX, PLZ-3W/3WH |
|
IB11
[PAX, PBX, PLZ-3W/3WH, PCR-W/W2用选购件] PAX, PBX, PLZ-3W/3WH, PCR-W/W2用接口板（用于GPIB） |
|
RS11
[PAX, PBX, PCR-3W/3WH、PCR-W/W2用选购件] RS-232C接口板、PAX, PBX, PCR-W/W2, PLZ-3W/3WH用 |
|
PC01-PLZ-3W
[PLZ-3W/3WH系列选购件] 并联运行电缆 |
|
408J-101
[GPIB电缆] GPIB电缆,长度:约1m |
|
408J-102
[GPIB电缆] GPIB电缆,长度:约2m |
|
408J-104
[GPIB电缆] GPIB电缆,长度:约4m |
|
KRA3
[机柜适配器] 机柜适配器（英制尺寸）*对应机种: PWR, PAS, PMR, PMP, PAK-A, PMC, PMC-A, PCR500M, PLZ-4W, PLZ-3W/3WH, PIA4800 |
|
KRA150
[机柜适配器] 机柜适配器（米制尺寸）*对应机种:PWR, PAS, PMR, PMP, PAK-A, PMC, PMC-A, PCR500M, PLZ-4W, PLZ-3W/3WH, PIA4800 |
|
KBP3-2
[备用面板] KRA3 和150用备用面板,横宽:1/2 |
|
KBP3-3
[备用面板] KRA3 和150用备用面板,横宽:1/3 |
|
|
;)
;)
;)
;)
;)
;)
;)
;)
;)
