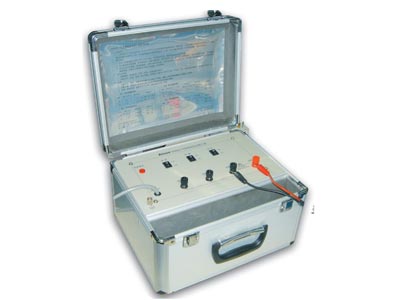

AN965-15安规综合点检工装是针对电气安全性能测试中的接地电阻、绝缘电阻、击穿电流和泄漏电流点检研发生产，满足用户日常检验需要的工装；对安全性能综合测试仪检验尤为方便，自动切换内部负载；每项两档测量，满足不同需求。



操作说明：

1. 点检工装电源孱头连接220V/50Hz电源（电源指示灯亮），单项接地电阻、绝缘电阻点检可不接。

2. 单功能安规点检测量：参考参数表，设置仪器参数，输出线联接工装（如不用工装测量插头，插片间注意不短路），启动测量。

3. 综合安规点检测量：参考参数表，设置仪器各项参数（各项自由组合，无先后之分），将点检工装测量插头与综合安规测试仪插座联接，接地夹与接地柱0档或1档联接，启动测量。



档位及精度

1. 测量精度：参考接地、绝缘、耐压、泄漏测量参数表。

2. 测量分档：泄漏、绝缘、耐压测量，当前档位为船形开关按下位置（0档或1档）；接地电阻测量档位为接地柱0档或1档。
